  IGBT를 적용한 고주파방식
Fill Digital방식의 첨단기능
90%이상의 고 효율, 90%이상의 고 역률 성능

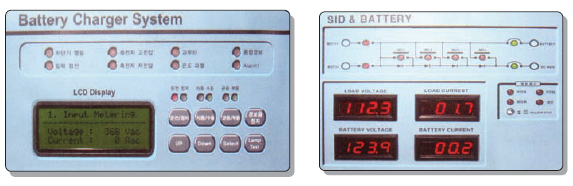

조정부(MIMIC)에서의 모든 설정가능
19" 랙타입으로 제작되며 다른 외형으로도 제작가능
|
|
|
|
|
|
|
|
 |
|
|
 |
|
|
|
|
|
 |
|
|
|
|
|
|
입력정격 |
상수 |
1상, 3상 |
| 정격 주파수 |
47Hz~63Hz |
|
정격 전압 |
220, 380, 400, 440, ±15% |
|
출력정격 |
정격전압 |
DC 110V (24V, 48V, 60V, 72V, 125V, 220V, 250V, 기타 |
|
정격전류 |
30A~4000A |
|
전압조정범위 |
정격전압의 -30%~ +10% |
|
전압변동율 |
0.1%이내, ±15% 입력 전압 변동시 |
| 전압변동율 |
0.2%이내, 10%~100%부하 변동시 |
| 전유제한특성 |
정격전류의 110%이하 |
| 효율 및 역률 |
효울:90%이상, 여률:90%이상 |
|
맥동 율(Ripple) |
1% P-P이하 |
| 응답특성 |
25ms 이하 |
|
소음 |
55db 이하(FAN 소음기준) |
|
직류 스파크(Spark)특성 |
1V 이내 |
|
절연저항 |
500V 매거로 5MΩ 이상 |
|
임펄스 내전압(Surge) |
6KV (1.2X50㎲), 3KA(8X20㎲) |
| 내전압 특성 |
2,000V로 1분간 |
|
냉각방식 |
강제풍냉식(자동 온도조절 방식) |
|
도장 |
40㎲이상 |
|
제어방식 |
IGBT(Insulated Gate Bipolar Transistor) |
|
판넬보호등급 |
IP 21 |
|
표준중량 |
20kg, 25kg, 35kg, 45kg, 65kg, 75kg |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
