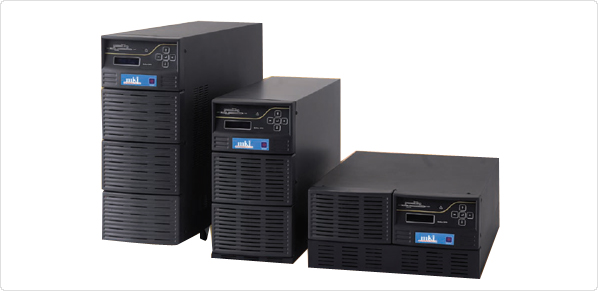

  True-On Line Double UPS
순수반도체방식의 UPS/고효율, 소형화, 경량화
입력 고역률/PF=0.99
입력 역류 고조파 최소화/10%이하
100% 디지털제어방식/안정된 교류전압공급
전면 패널에서 전압 및 전류치 설정
원격 감시기능/RS-232, RS-485, SNMP(Option)등 지원가능
|
|
|
|
|
|
 |
|
|
화학, 발전소 등의 계장시스템
의료시스템
빌딩 감시, 제어 시스템
방송설비
은행, 금융기관의 온라인시스템
하이테크, 반도체 공장, 생산설비 |
|
|
|
|
|
 |
|
 |
|
|
 |
|
MKI-1000T |
용량(KVA) |
Case Size (mm) |
|
Width |
Depth |
Hight |
|
5 |
210 |
590 |
430 |
|
10 |
210 |
750 |
590 |
15 |
210 |
750 |
590 |
| ※위 규격은 품질향상을 위하여 변경될 수 있습니다. |
|
|
|
|
|
|
|
 |
|
|
|
|
|
| 용량 (KVA) |
5KVA |
10KVA |
15KVA |
20KVA |
30KVA |
|
일반적특성 |
냉각방식 |
강제풍냉식 |
|
사용정격 |
100% 연속사용(역률1일때) |
|
정류부 제어방식 |
I.G.B.T 제어방식 |
|
정류부 사용소자 |
I.G.B.T |
|
인버터부 제어방식 |
고주파(20KHz)순시제어 PWM방식 |
|
인버터부 사용소자 |
I.G.B.T |
|
스테틱 스위치 |
무순단 절체스위치 |
|
변압기 절연계급 |
H종 |
| 통신(모니터링 기능) |
SNMP CARD 내장 |
|
입력전원 |
상수 |
1Φ 2W, 3Φ 4W |
|
정격전압 |
220V, 380V |
|
전압변동범위 |
정격의 ±10, ±15% |
|
주파수 |
50 / 60 Hz ±5% |
| 입력역률 |
0.99 LAG |
|
출력전원 |
상수 |
1Φ 2W |
|
정격전압 |
220(V) |
|
전압압안정도 |
정격의 ±1% 이내 |
|
주파수 |
50 / 60 Hz ±0.5% |
|
주파수가변범위 |
±1Hz |
|
과도전압변동 |
±5%이내 |
|
과도응답속도 |
20ms 이내 (±2% 이내로 복귀시) |
|
출력전압조정 |
±5% |
|
파형왜율 |
THD 3% 이하 (Linear 부하 100%시) |
|
과부하내량 |
±120%에서 10분간 |
|
종합효율 |
90% 이상 |
|
역률 |
0.8 LAG |
|
소음 |
55Dba (전방 1.5m 높이 1.5m에서 측정시) |
|
동기절체 |
동기절체시간 |
4ms |
|
절체시순단시간 |
무순단절체 |
|
절체조건 |
·인버터이상
·출력과부하
·직류저전압
·수동절체 |
|
축전지 |
정격전압 |
216V ~ 240V |
|
정전보상시간 |
구매시지정 |
| 기 타 |
OPTION |
RS-232C, 422, 485, SNMP통신 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
